傳統單作用電液執行器組織結構比較復雜（電氣控制系統與液壓控制系統分別），體積巨大，并且緊縮彈簧在長期緊縮后簡略導致彈簧變形不易恢復，使得彈簧的復位才能下降，然后降低了彈簧的使用壽命，并很難完結執行組織對閥門的快速復位，然后導致閥門動作不到位的現象。

如果在事故狀態下需求對閥門進行快速復位，此時傳統單作用電液執行組織是很難完結的，原因在于傳統電液執行組織若要完結自動復位有必要人為的進行控制（電源信號給定），終究才華完結閥門的快開或快關。當在某些易燃、易爆、火災等場合，特別是石油化工、天燃氣領域，通常會由于火災、爆炸現場，引起電子控制系統的失靈，導致電液執行組織無法快速封閉閥門，終究加重了事故的產生。

為了戰勝傳統單作用電液執行組織的缺乏，一起考慮到石化聚丙烯材料氣罐區及泵站、氣分材料和產品液化氣罐區及泵站泵罐的重要性，麗水中德石化設備有限公司研制出一種新式機電液一體化單作用執行組織，具有防火功用的本安型全自動防火液壓泄放閥。

首要結構及原理

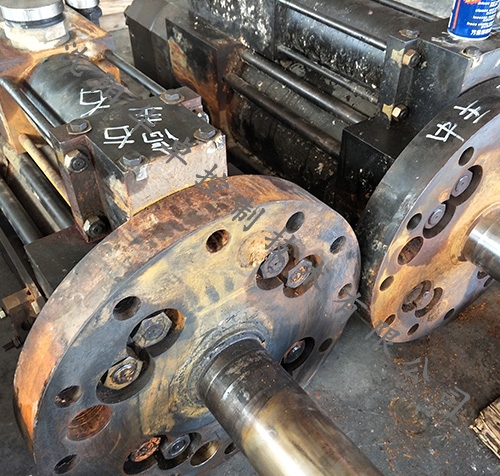

新式機電液一體化單作用執行組織選用一體化式結構，由電子控制系統、液壓集成系統、液壓手操組織、機械執行組織、防火液壓泄放閥等五大部分一體化合理組成。

本執行組織選用柱塞密封式氮氣彈簧復位，優化了產品結構，保證了閥門正常復位，降低了執行組織快速開閥、關閥不到位的危險。

其間電子控制系統包含控制器、伺服電機;液壓系統包含油箱、液壓集成閥塊、齒輪泵、插裝閥、油路等;其間所述液壓系統與電子控制系統中的伺服電機以及油箱端蓋緊密連接;機械執行組織包含液壓缸、活塞、齒輪、柱塞密封式氮氣彈簧。當1控制系統信號輸入電液執行組織，2電機翻滾并帶動3齒輪泵，此時液壓油通過4液壓集成塊，使油壓升高進入6油缸，油缸的活塞在油壓作用下產生推力，使7彈簧緊縮，執行組織在齒輪與齒條的機械轉化作用下做0o～90o轉角。當需求復位時，靠7彈簧本身彈力，并使6油缸壓力通過4液壓集成閥塊泄壓，并在7彈簧力的作用下，推動活塞與齒輪翻滾并做90o～0o的轉角復位。當現場產生火災時，執行組織的液壓系統中設有8防火液壓泄放閥，并在規定的溫度下該閥自動翻開，使6油缸的油壓快速泄放，并在彈簧的作用下使執行組織完結快速封閉或開啟。當執行組織在斷電情況下需求手動操作時，將9手動閥打至“開”方位，一起封閉5手動開關閥，此時手動操作手動泵到0～90o的方位，復位時翻開5手動開關閥，將6油缸壓力泄壓，在7彈簧力作用下從90o～0o復位。
